Плазовая кладовая
Чертёжная
Теоретические чертежи парусников, планы такелажа, разрезы ранних пароходов и схемы судовых машин. Где источник не называет автора или дату точно, мы тоже их не называем.
Как это читается
Три проекции одного корпуса
Теоретический чертёж — это не рисунок судна, а его геометрия, разложенная на три взаимосвязанные проекции. «Бок» — профиль корпуса с ватерлиниями и батоксами. «Полуширота» — вид сверху, где шпангоуты показаны кривыми от диаметральной плоскости. «Корпус», он же боди-план, — сечения через равные промежутки по длине судна, обычно с носовыми обводами по одну сторону осевой линии и кормовыми по другую. Все три проекции согласованы: одна и та же точка шпангоута имеет свою высоту на боку, свою полушироту на полушироте и своё положение на корпусе. Разойдись эти три числа — обводы теоретически не существуют, как бы красиво лист ни выглядел.
Ниже — рабочая графика именно такого рода: от шведских торговых судов XVIII века до машинных отделений пароходов XIX века. Единиц измерения на репродукциях не всегда достаточно для практических расчётов, но для понимания принципа этого хватает с запасом.

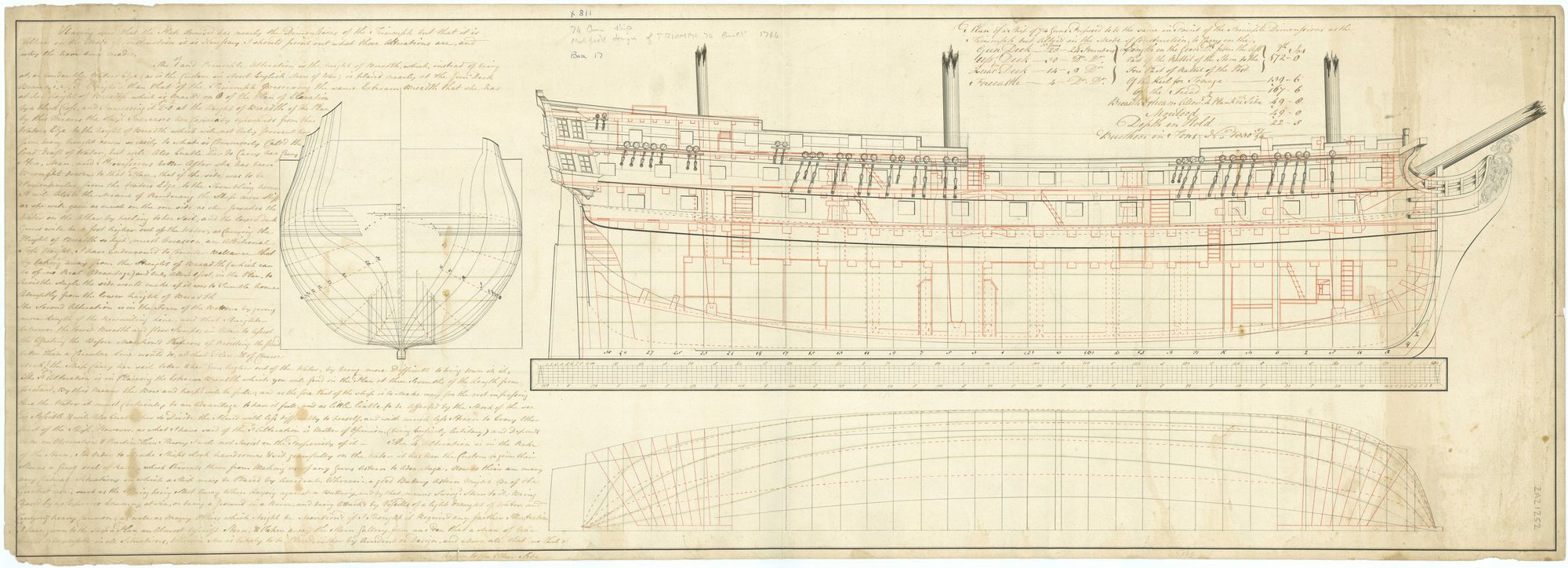

Королевский флот, 1786
Проектный чертёж линейного корабля
Слева — боди-план: развёрнутый веер шпангоутов, по которому на плазе разбивали обводы в натуральную величину. Справа — чертёж бок с указанием батарейных палуб, портов и красной линией наружной обшивки. Внизу — полуширота. Подлинный рабочий документ британского Адмиралтейства, а не позднейшая реконструкция.

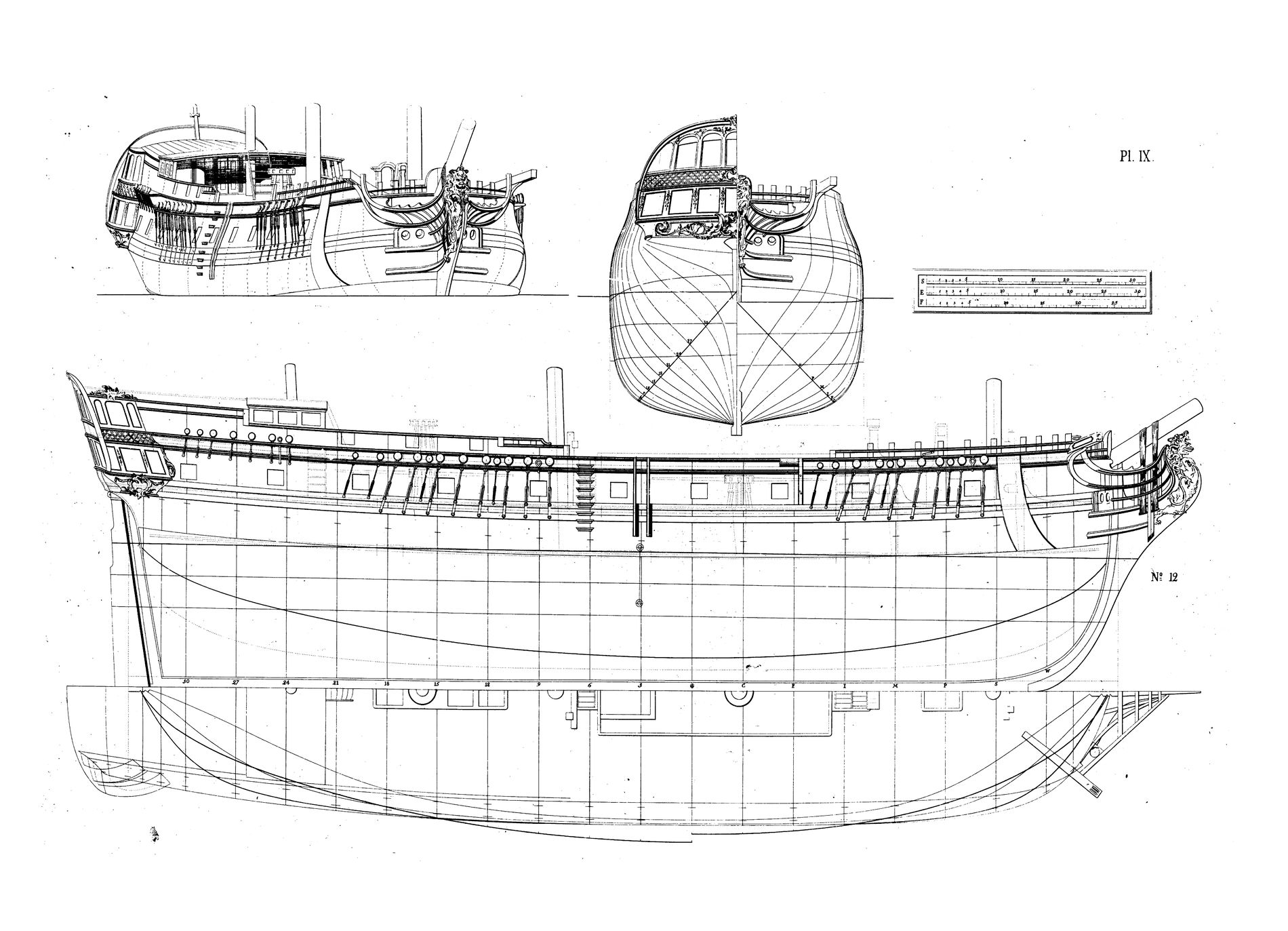

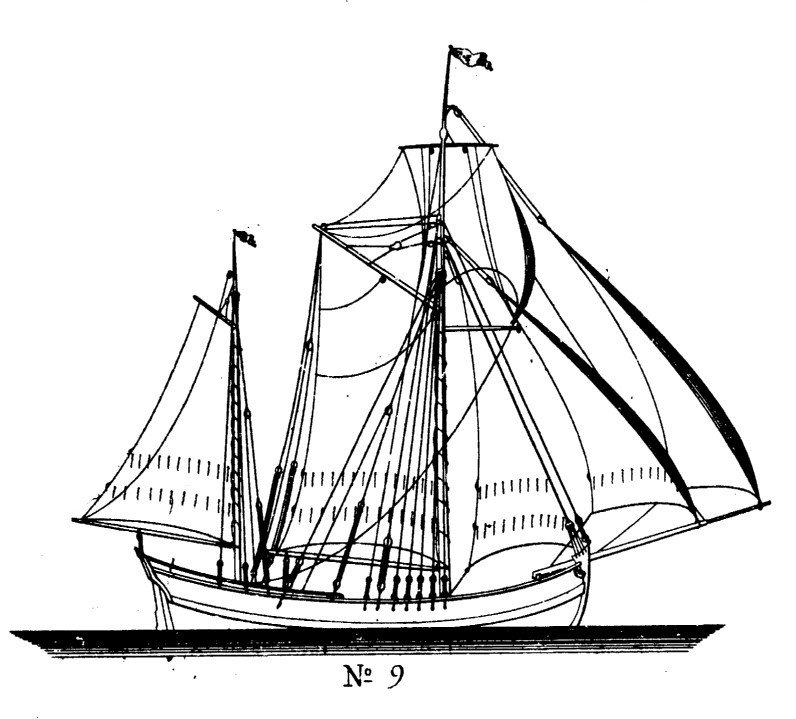

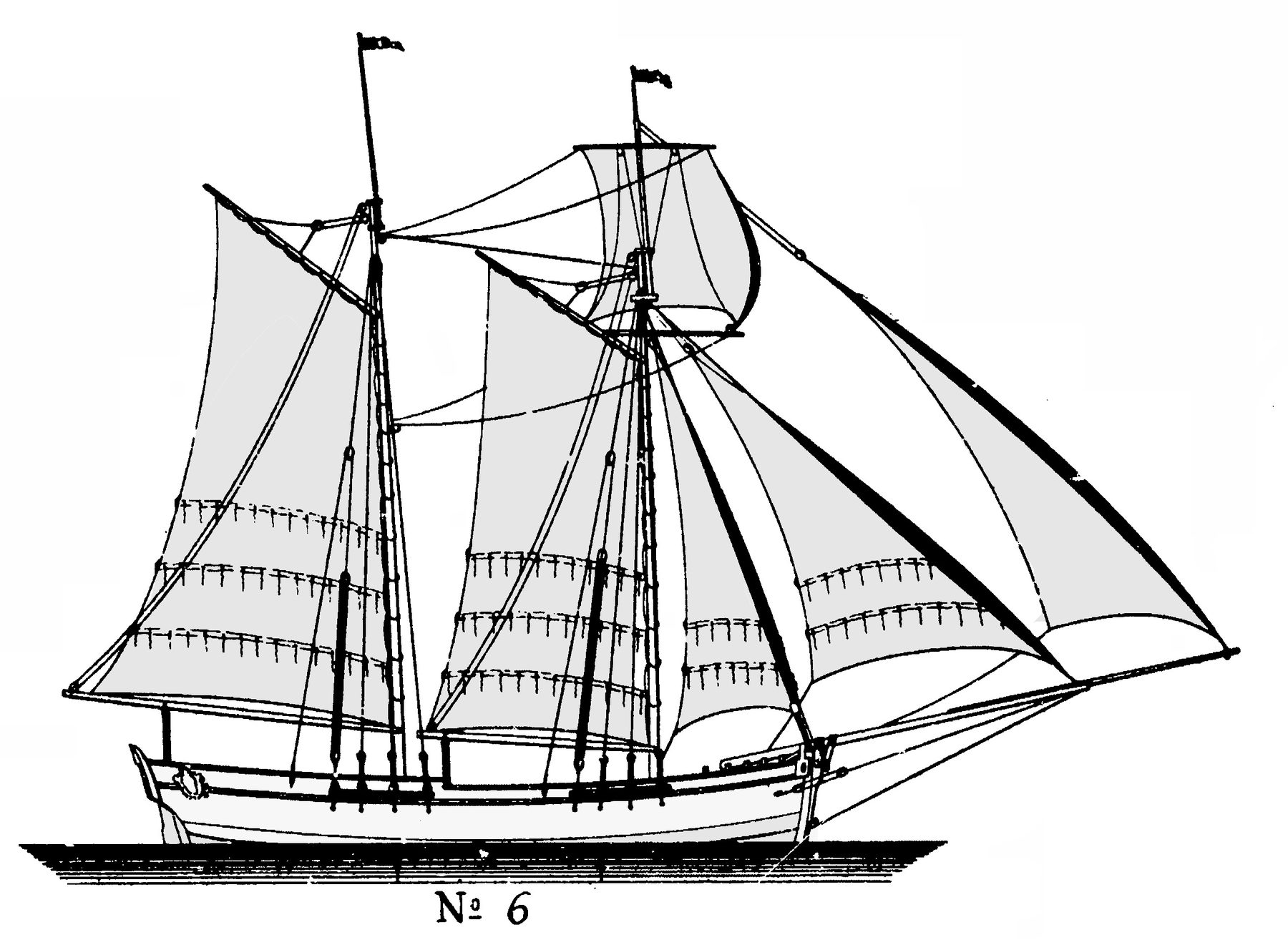

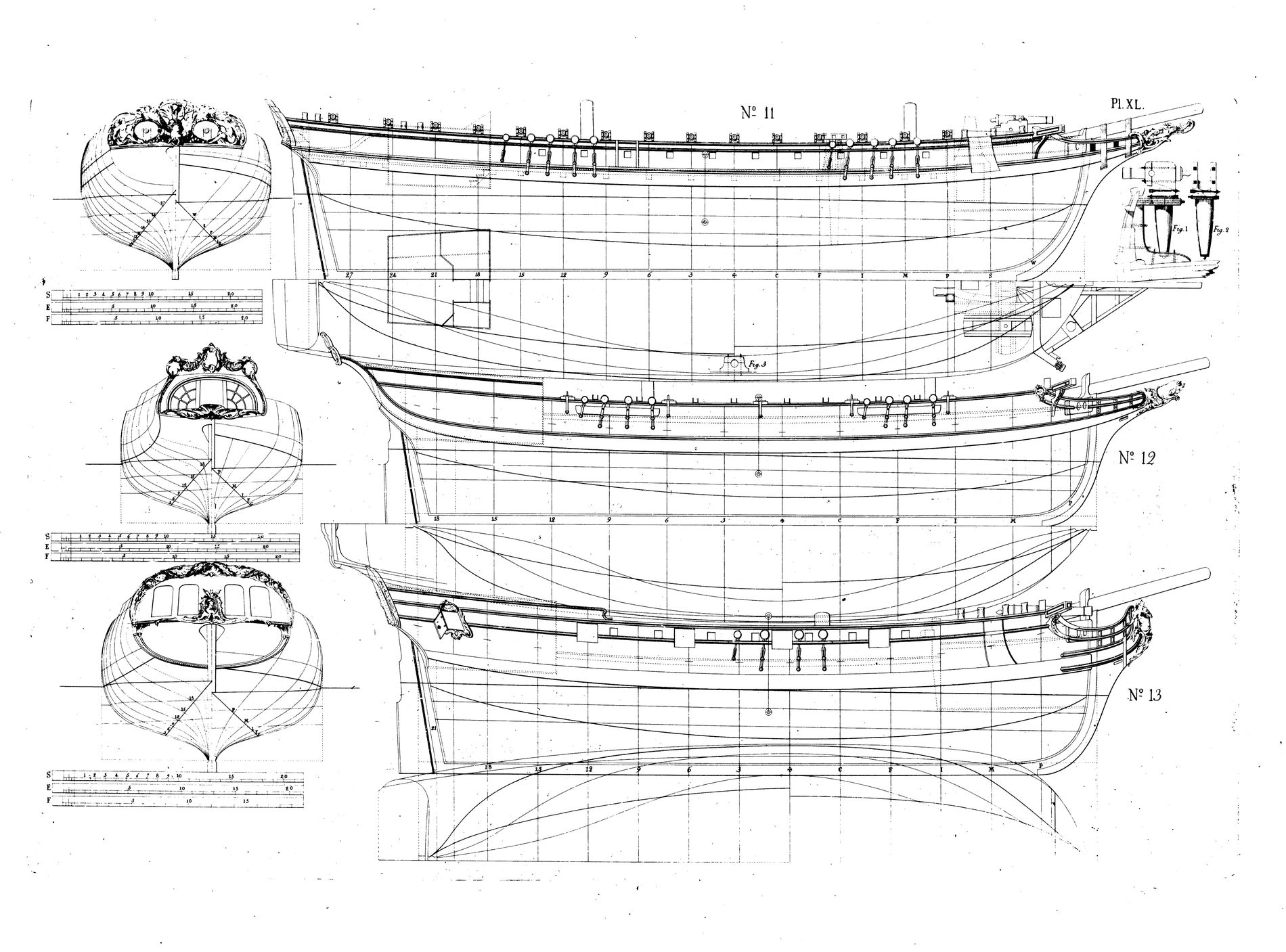

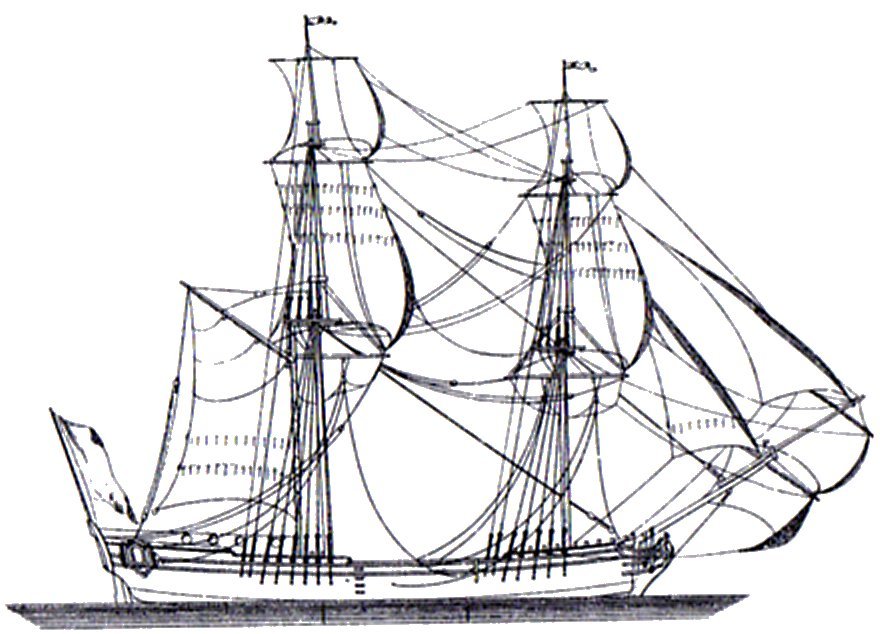

Fredrik Henrik af Chapman, «Architectura Navalis Mercatoria», 1768

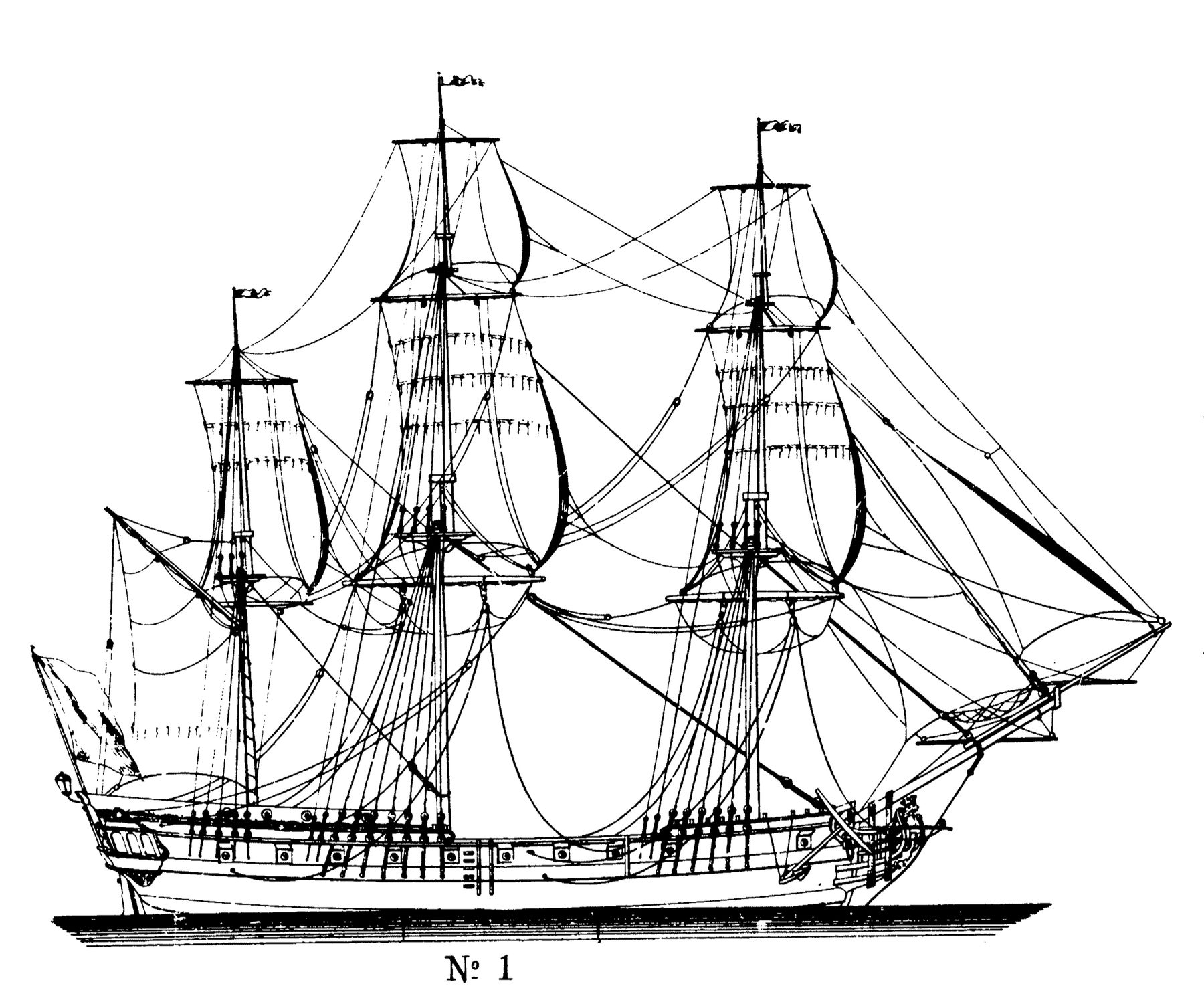

Торговый флот Балтики: обводы и такелаж
Шведский кораблестроитель Чапман свёл в один атлас чертежи практически всех типов торговых и промысловых судов своего времени — с полным набором проекций и такелажа на каждом листе.
Пар вместо ветра

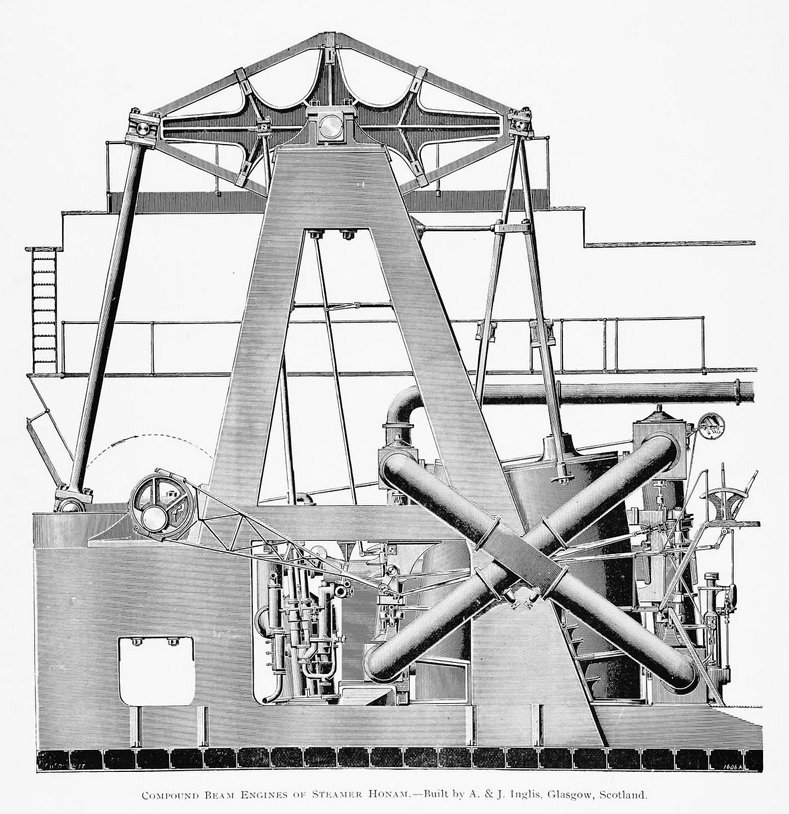

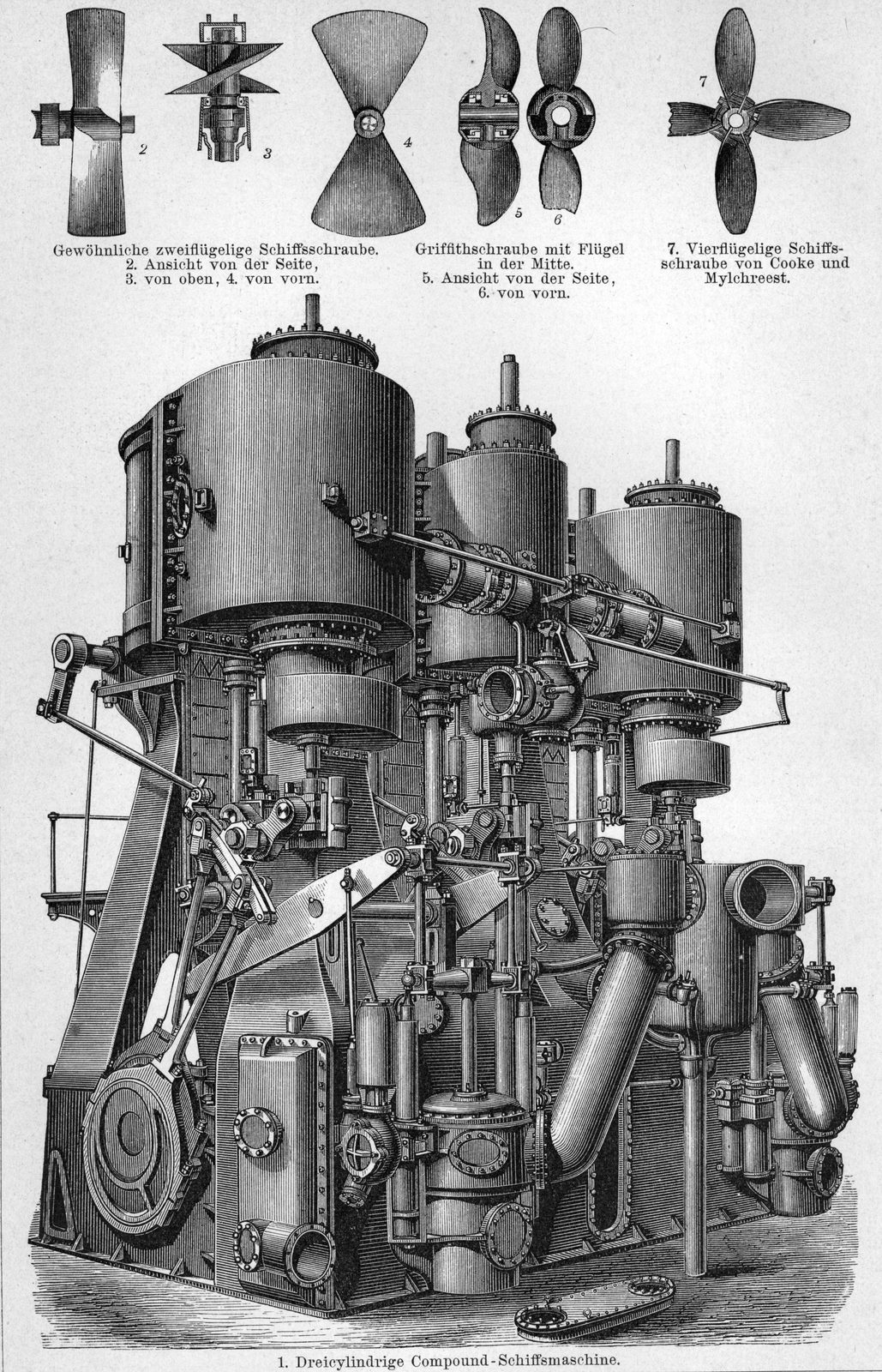

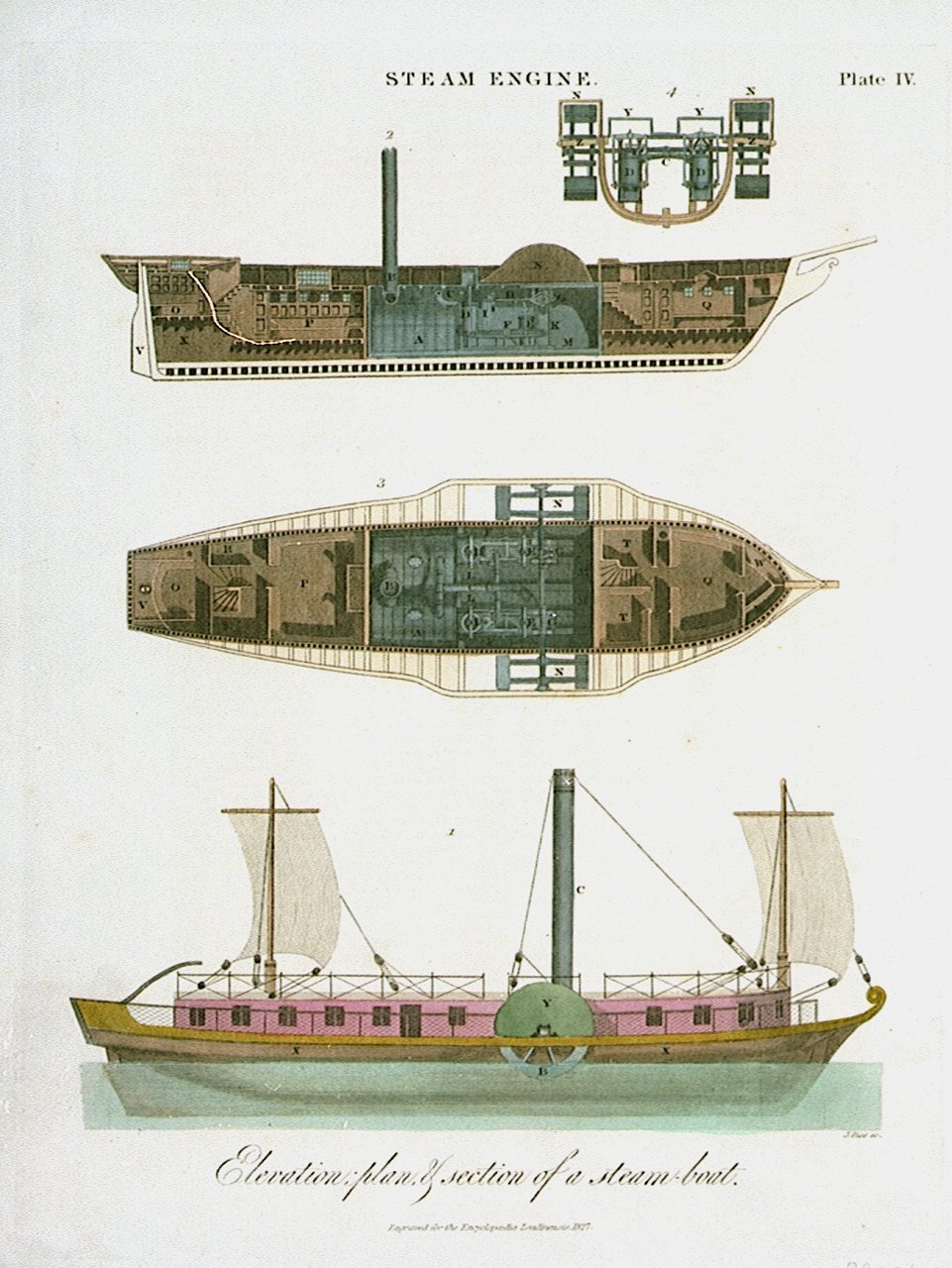

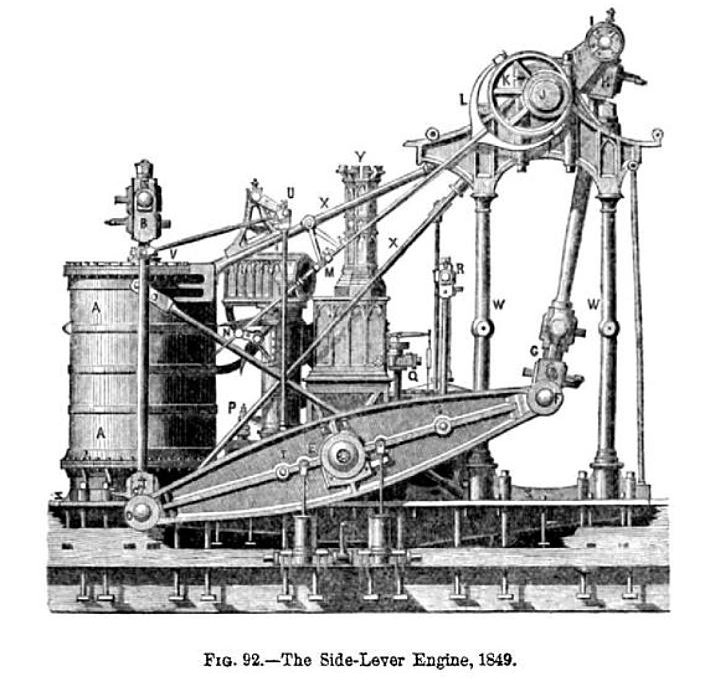

Ранние пароходы: разрезы и машины
Ниже ватерлинии

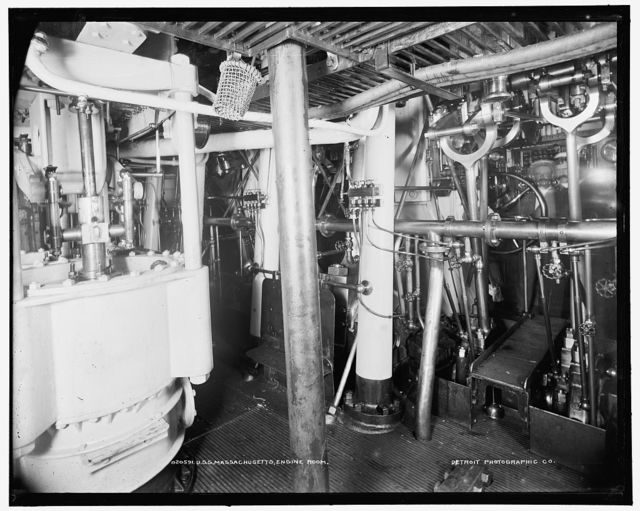

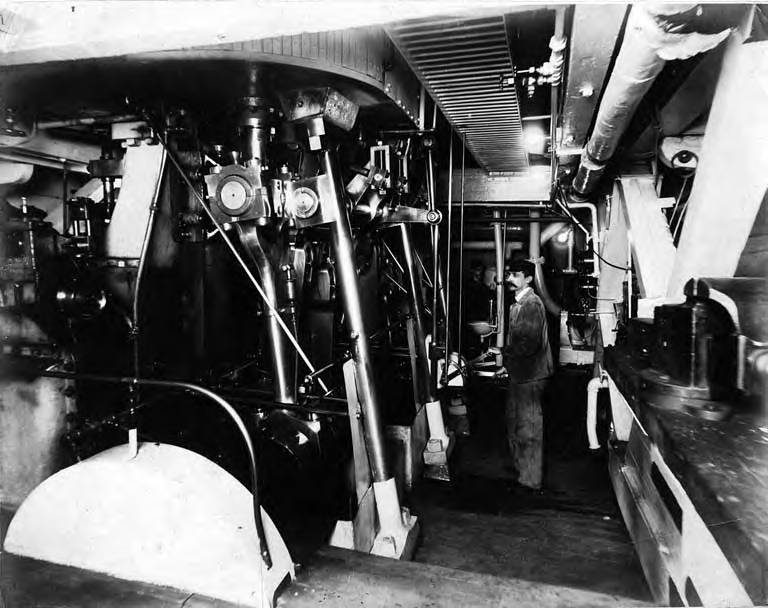

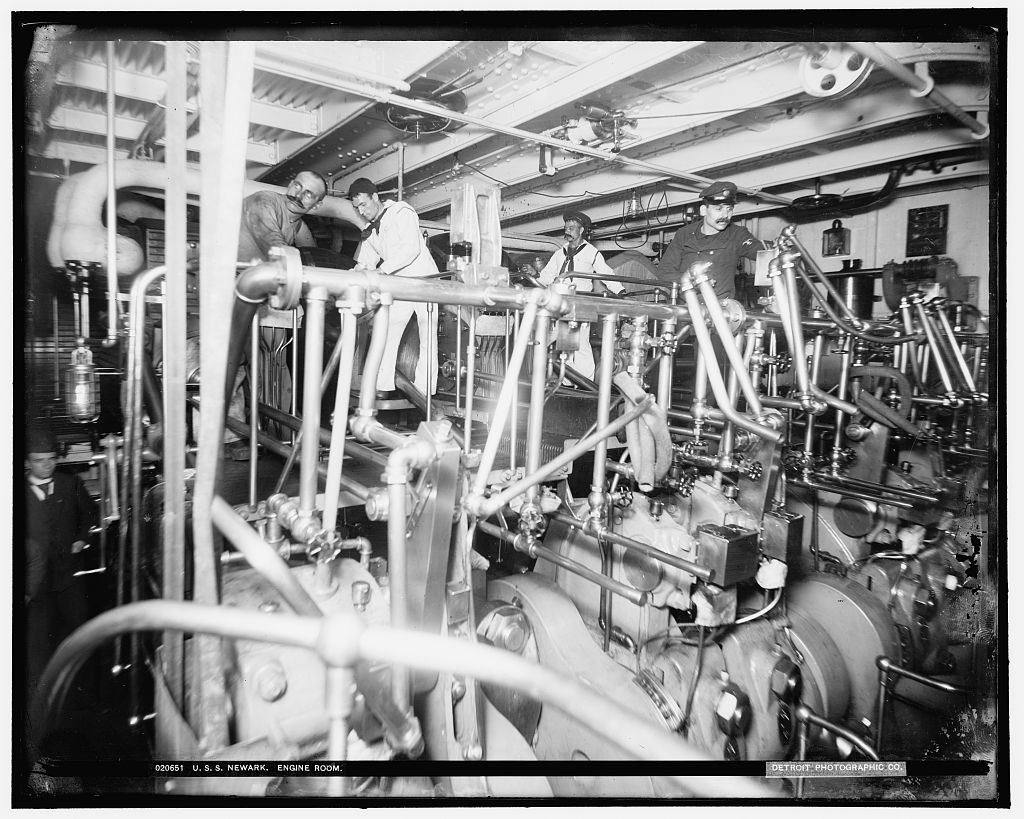

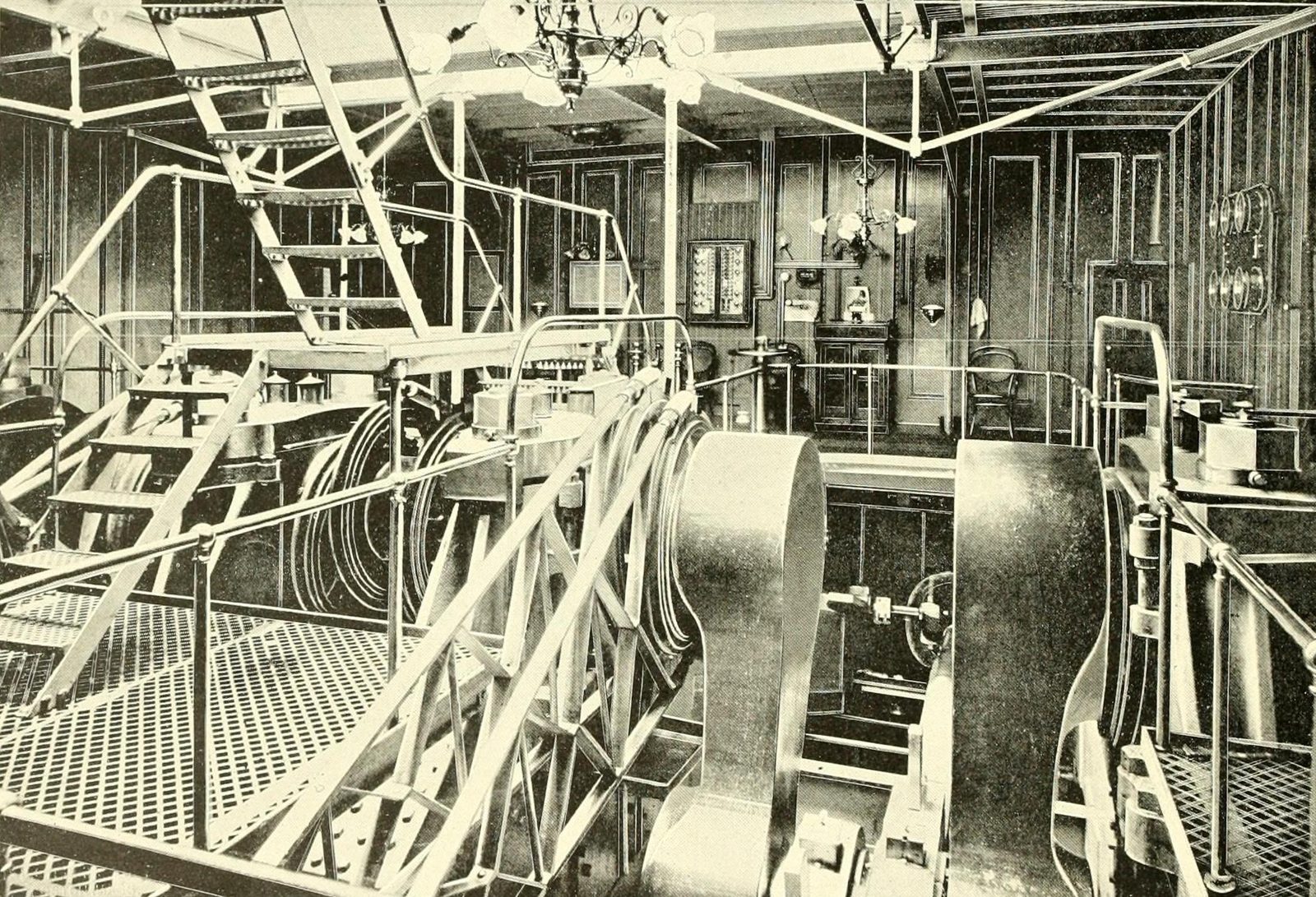

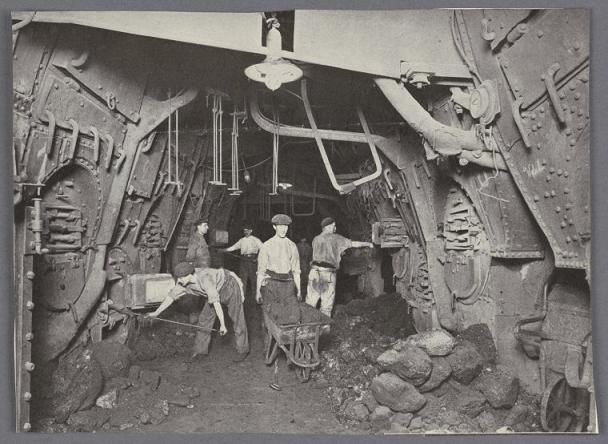

Машинное отделение вживую
Чертежи выше показывают, как машина задумана. Ниже — как она выглядела в работе: горячо, тесно и на ощупь.
«Служба въ машинѣ, сударь, — сіе не кофей на мостикѣ гонять. Здѣсь иная „гимнастика“, и „заёжиться“ можно изрядно!»
